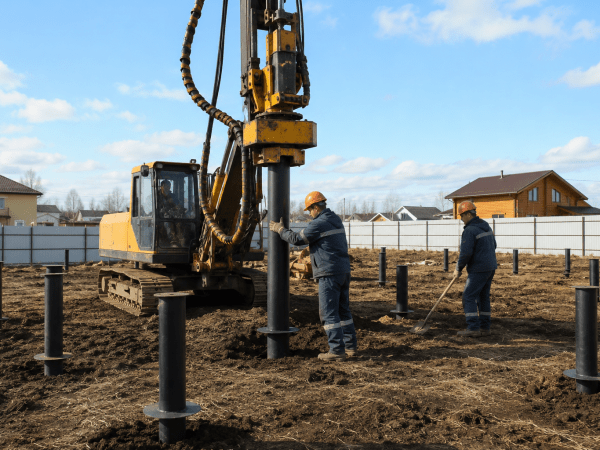

Полевые испытания грунтов сваями: цели, методы и этапы проведения

Перед строительством важно знать не только состав почвы, но и то, как она поведет себя под реальной нагрузкой. Именно поэтому испытания сваями в Красноярске и других регионах проводят до начала массового устройства фундамента или в процессе контроля выполненных работ. Такие исследования позволяют определить сопротивление грунта, проверить расчетные показатели и снизить риск просадки здания. Полученные данные помогают понять, выдержит ли основание вес сооружения и насколько безопасным будет выбранное проектное решение.

Что представляют собой полевые испытания грунта

Полевые испытания — это комплекс исследований, при которых свая взаимодействует с грунтом непосредственно на строительной площадке. В отличие от лабораторного анализа отдельных образцов почвы, такой метод показывает поведение основания в естественных условиях: при фактической влажности, плотности, расположении слоев и уровне подземных вод.

Во время проверки сваю нагружают, забивают или вдавливают, а затем фиксируют ее перемещение. Специалисты наблюдают за осадкой, скоростью погружения, сопротивлением грунта и изменением показателей во времени. На основании результатов определяется несущая способность свайного основания.

Исследование может проводиться с использованием:

• натурных свай, предназначенных для будущего фундамента;
• пробных конструкций;
• эталонных свай;
• свай-зондов;
• специального измерительного оборудования.

Выбор способа зависит от стадии проектирования, особенностей объекта и геологических условий площадки.

Для чего проводят испытания

Главная цель исследования — проверить, способна ли свая воспринимать расчетную нагрузку без недопустимой осадки. Даже подробные инженерно-геологические изыскания не всегда позволяют точно предсказать поведение основания. На участке могут встречаться слабые прослойки, локальные пустоты, водонасыщенные зоны и неоднородные грунты.

Полевые испытания помогают решить несколько задач:

• уточнить несущую способность основания;
• проверить правильность проектных расчетов;
• определить оптимальную длину и сечение свай;
• выбрать глубину погружения;
• оценить работу боковой поверхности и нижнего конца конструкции;
• сравнить разные технологии устройства фундамента;
• проконтролировать качество выполненного свайного поля.

Полученные сведения особенно важны при строительстве тяжелых зданий, промышленных объектов, мостов, складов и сооружений на слабых грунтах. Для небольших построек объем исследований может быть меньше, но полностью игнорировать свойства основания рискованно.

Когда необходимы полевые исследования

Испытания проводят на разных этапах строительства. В период проектирования они нужны для уточнения характеристик грунта и выбора типа свай. Перед массовым погружением выполняются пробные работы, позволяющие проверить оборудование и расчетную глубину. После устройства основания испытания могут использоваться для приемочного контроля.

Исследования особенно актуальны, если:

• площадка имеет сложное геологическое строение;
• в разрезе присутствуют слабые или водонасыщенные слои;
• объект создает значительную нагрузку;
• проект предусматривает нестандартные сваи;
• данные изысканий вызывают сомнения;
• технология погружения отличается от первоначального решения;
• рядом расположены существующие здания;
• требуется подтвердить качество уже выполненных работ.

Необходимость, количество и расположение испытательных точек определяются проектной документацией и действующими требованиями.

Статический метод испытаний

Статические испытания считаются одним из наиболее точных способов определения несущей способности сваи. Во время процедуры к конструкции постепенно прикладывают вертикальную, выдергивающую или горизонтальную нагрузку. После каждой ступени специалисты измеряют перемещение и ожидают условной стабилизации осадки.

Вертикальная вдавливающая нагрузка имитирует давление будущего здания. Для ее создания применяют гидравлические домкраты и реакционную систему. В качестве упора могут использоваться анкерные сваи, металлическая рама или грузовая платформа.

Процесс продолжается до достижения заданной нагрузки, предельной осадки или других установленных критериев. Результаты фиксируются в журнале, а затем представляются в виде графика зависимости перемещения от приложенного усилия.

Преимущества статического метода:

• высокая точность;
• наглядность результатов;
• возможность оценить реальную деформацию;
• проверка поведения сваи под длительной нагрузкой.

К недостаткам относятся продолжительность работ, необходимость массивной установки и сравнительно высокая стоимость.

Динамический метод

При динамическом испытании оценивается поведение сваи во время ударного погружения или повторной добивки. Специалисты фиксируют отказ — величину погружения конструкции от одного удара или серии ударов молота. Чем сильнее сопротивление грунта, тем меньше перемещается свая.

Метод позволяет быстро проверить большое количество элементов и оценить однородность свайного поля. Он часто применяется для забивных железобетонных конструкций и подходит для оперативного контроля непосредственно во время монтажа.

Однако результат зависит от энергии удара, характеристик молота, состояния наголовника и упругих свойств сваи. Поэтому динамическое исследование требует точного учета оборудования и условий работы.

После погружения иногда выполняют контрольную добивку через определенный промежуток времени. Это необходимо, поскольку сопротивление грунта может измениться после отдыха сваи. В глинистых слоях оно нередко увеличивается, а в некоторых водонасыщенных песках возможно временное снижение показателей.

Испытания эталонной сваей

Эталонная свая представляет собой металлическую конструкцию стандартной формы, оснащенную измерительными элементами. Ее погружают в грунт вдавливанием и фиксируют сопротивление под нижним концом и по боковой поверхности.

Такой способ позволяет получить данные о несущих слоях еще до выбора окончательных размеров свай. Исследование помогает оценить, на какой глубине находится плотный грунт и какая часть нагрузки будет восприниматься боковым трением.

Преимущество метода заключается в относительной скорости и возможности исследовать несколько точек площадки. Однако результаты требуют пересчета с учетом размеров будущих конструкций и особенностей их устройства.

Испытания сваей-зондом

Свая-зонд используется для исследования грунтов по глубине. Она погружается специальной установкой, а измерительные приборы фиксируют сопротивление почвы. Метод напоминает статическое зондирование, но позволяет получить данные, связанные с работой свайного основания.

В ходе исследования можно определить границы слоев, найти слабые участки и оценить изменение характеристик грунта. Полученная информация применяется при выборе длины свай и расчетной отметки их нижнего конца.

Свая-зонд удобна на площадках с неоднородным строением основания. Однако результаты должны рассматриваться вместе с данными бурения, лабораторных анализов и других инженерных изысканий.

Подготовка строительной площадки

До начала испытаний изучают проект, результаты геологических исследований и схему будущего свайного поля. Затем выбирают точки погружения пробных конструкций. Они должны отражать наиболее характерные и неблагоприятные условия участка.

Площадку очищают, выравнивают и обеспечивают подъезд техники. Для статических испытаний требуется место под реакционную установку, домкраты и измерительную систему. Основание под оборудование должно быть устойчивым, чтобы внешние перемещения не исказили результаты.

Перед началом работ проверяют:

• соответствие сваи проектным параметрам;
• исправность домкратов и датчиков;
• точность измерительных приборов;
• вертикальность конструкции;
• надежность упоров и креплений;
• безопасность рабочей зоны.

Все оборудование должно иметь необходимую документацию и подтвержденную точность измерений.

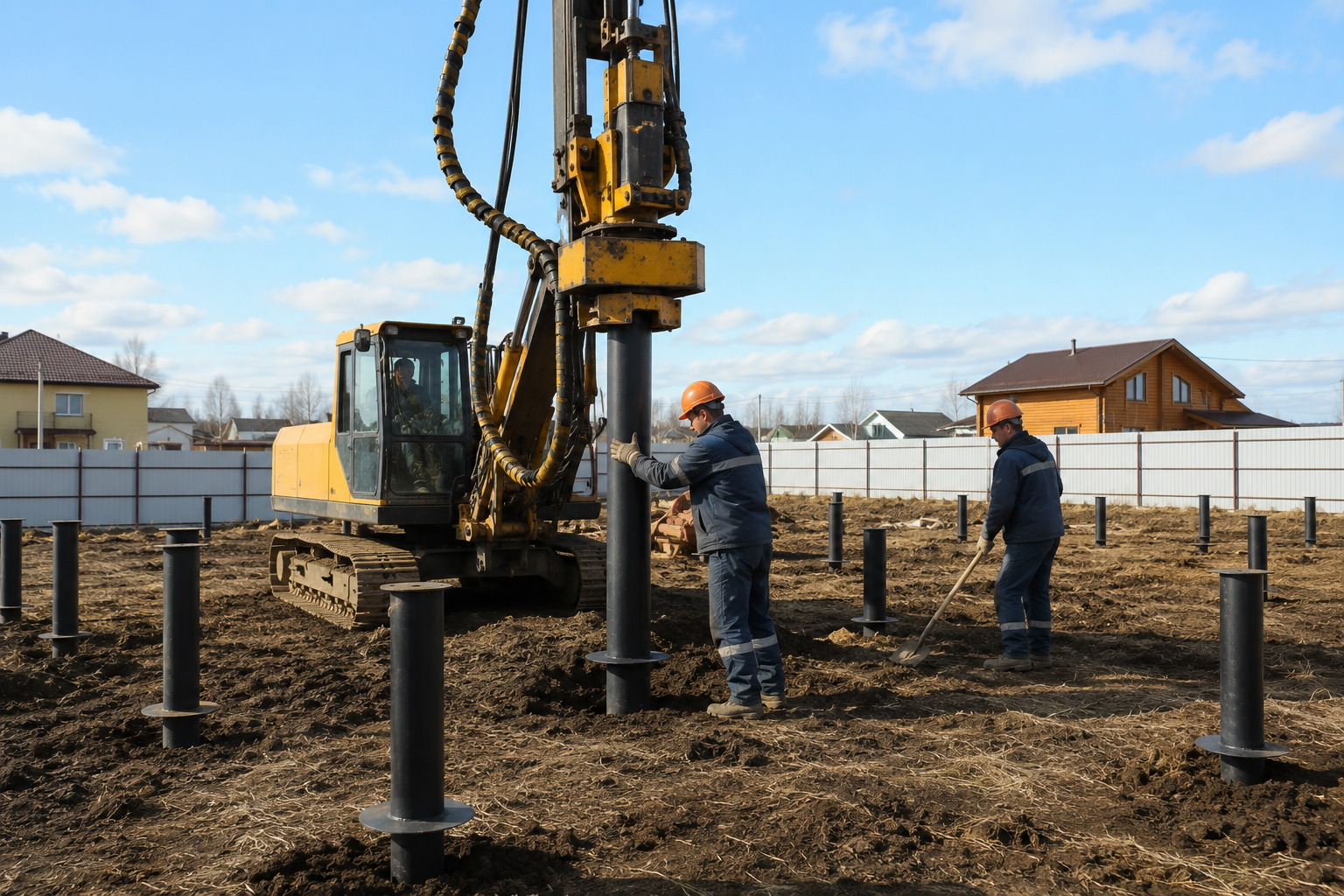

Погружение пробной сваи

Пробную сваю устанавливают тем же способом, который планируется применять при массовом устройстве основания. Это может быть забивка, вибропогружение, вдавливание, завинчивание или бетонирование в предварительно подготовленной скважине.

Важно соблюдать проектную технологию. Изменение мощности оборудования, скорости погружения или способа подготовки скважины способно повлиять на характеристики контакта между сваей и грунтом.

Во время работ фиксируют глубину, продолжительность процесса, число ударов, отказ, возможные отклонения от вертикали и особенности прохождения отдельных слоев. Если встречается препятствие, информация вносится в журнал испытаний.

После погружения свае дают отстояться. Продолжительность отдыха зависит от типа грунта и принятого метода исследования. Только после этого переходят к приложению контрольной нагрузки.

Нагружение и измерение осадки

При статическом методе нагрузка увеличивается ступенями. На каждой ступени измеряется осадка сваи через установленные интервалы времени. Наблюдение продолжается, пока перемещение не стабилизируется или не будет достигнут критерий перехода к следующему уровню.

Измерительные приборы закрепляют на независимой реперной системе. Она не должна перемещаться вместе с домкратом, реакционной рамой или поверхностью грунта рядом со сваей. Иначе показания будут искажены.

После достижения максимального усилия выполняется разгрузка. Она также проводится ступенями. Наблюдение за обратным перемещением помогает оценить упругую и остаточную деформацию основания.

Обработка результатов

По завершении испытаний составляется график зависимости осадки от нагрузки. Дополнительно может анализироваться изменение перемещения во времени. На основании этих данных устанавливают предельное сопротивление и допустимую расчетную нагрузку на сваю.

Специалисты оценивают:

• максимальную осадку;
• остаточное перемещение после разгрузки;
• скорость деформации;
• характер изменения графика;
• достижение предельного состояния;
• соответствие проектным требованиям.

Полученный показатель нельзя автоматически распространять на все сваи объекта. Необходимо учитывать различия в грунтовых условиях, длине конструкций, технологии устройства и расположении испытательной точки.

Частые ошибки при проведении испытаний

Одна из распространенных ошибок — выбор удобной, но нехарактерной точки. Если пробная свая установлена только в плотном грунте, результаты могут оказаться слишком оптимистичными. Испытания должны охватывать неблагоприятные участки площадки.

Другой проблемой становится недостаточное время отдыха после погружения. Грунт не успевает восстановить структуру, поэтому измеренная несущая способность отличается от фактической.

К искажению данных также приводят:

• смещение реперной системы;
• неточная установка датчиков;
• нарушение вертикальности сваи;
• слишком быстрое увеличение нагрузки;
• неправильная фиксация показаний;
• использование неисправного оборудования;
• несоответствие пробной и проектной технологий;
• ошибки при построении графиков.

Каждый этап должен документироваться, поскольку восстановить недостающую информацию после демонтажа установки сложно.

Что входит в отчет

По итогам работ оформляется технический отчет или протокол. В нем указываются характеристики площадки, тип грунта, параметры сваи, способ погружения и схема оборудования. Отдельно приводятся таблицы нагрузок и перемещений.

Обычно документация включает:

• план расположения испытательных точек;
• геологический разрез;
• описание применяемой техники;
• сведения о дате погружения и времени отдыха;
• журнал наблюдений;
• графики осадки;
• расчет несущей способности;
• выводы и рекомендации.

Документ используется проектировщиками для корректировки фундамента и подтверждения надежности принятого решения.

Как выбрать подходящий метод

Статические испытания подходят, когда требуется высокая точность и прямое подтверждение расчетной нагрузки. Динамический метод удобен для быстрого контроля большого количества забивных свай. Эталонные конструкции и сваи-зонды применяются для изучения грунта на этапе проектирования.

На крупных объектах способы часто комбинируют. Несколько свай проверяют статической нагрузкой, а остальное поле контролируют динамически. Это позволяет получить надежные данные без чрезмерного увеличения сроков и стоимости исследований.

Окончательный выбор зависит от типа фундамента, свойств грунта, ответственности сооружения и требований проекта.

Почему нельзя отказываться от контроля

Свайный фундамент скрыт в грунте, поэтому после завершения строительства проверить качество каждого элемента значительно сложнее. Ошибки могут проявиться в виде неравномерной осадки, трещин, перекоса стен и деформации перекрытий.

Полевые испытания позволяют обнаружить проблему до того, как на основание будет передан полный вес здания. При недостаточной несущей способности проект можно скорректировать: увеличить длину свай, изменить их количество, уменьшить шаг или выбрать другую технологию.

Полевые испытания грунтов сваями являются важной частью проектирования и контроля свайного фундамента. Они показывают реальное взаимодействие конструкции с основанием, помогают определить допустимую нагрузку и подтвердить правильность расчетов.

Достоверность результата зависит от выбора метода, подготовки площадки, соблюдения технологии погружения и точности измерений. Статические, динамические испытания, эталонные сваи и сваи-зонды решают разные задачи, поэтому способ исследования подбирается с учетом конкретного объекта. Грамотно проведенная проверка снижает строительные риски и помогает создать надежное основание для будущего сооружения.
